使用 ArcGIS Pro 绘制研究区位图

地图是论文的“门面”。一张信息清楚、层次合理的区位图，能帮读者更快进入你的研究问题。

最近在做蒙古高原土壤有机碳反演，需要一张同时兼顾“研究区细节”和“区域区位关系”的地图。本文按实操流程记录一次完整制作过程。

开始之前：先看参考图，再开工

正式制图前，我建议先快速看几篇同方向论文，重点关注三件事：

• 配色逻辑（底图、研究区、样点是否一眼可分）
• 布局逻辑（主图和区位图的主次关系是否清晰）
• 图面密度（要素是否过多、文字是否拥挤）

如果你常用 Google Scholar，可以用下面两个脚本辅助筛文：

• OneScholar CRX：查看期刊等级、影响因子
• 📚谷歌学术高级排序工具箱：按年份、引用数排序

数据准备清单

制图之前先把数据准备齐，后面会顺很多。

• 研究区边界：shapefile 等矢量边界
• 底图数据：影像、地形图，或 ArcGIS Pro 在线底图
• 样点数据：CSV（经纬度 + 属性字段，如 SOC）
• DEM 数据：用于地形表达与图例制作

一、创建主地图

在 ArcGIS Pro 新建项目并导入边界、底图和样点数据。主图建议先把研究区边界样式定下来，再调底图透明度和对比度，避免“底图抢戏”。

我这里主底图使用“带标注的 Terrain”，兼顾地形感和可读性。

研究区范围较大时，DEM 用 GEE 导出的 XYZ 服务很方便。ArcGIS Pro 中可通过“从路径添加数据”直接加载；同时建议准备一份低分辨率本地 DEM，用于后续图例管理。

▶

获取dem数据的gee代码

// 1. 研究区(替换为你的研究区边界数据)
var roi = ee.FeatureCollection(
  "projects/ee-zaixuexilushangdebin/assets/MGGY"
);

// 2. Copernicus DEM（ImageCollection → Image）
var dem = ee.ImageCollection("COPERNICUS/DEM/GLO30")
  .select('DEM')
  .mosaic()
  .clip(roi);

// 3. 计算最大最小值
var stats = dem.reduceRegion({
  reducer: ee.Reducer.minMax(),
  geometry: roi,
  scale: 30,      // GLO-30 DEM 大约 30米
  maxPixels: 1e13
});

stats.evaluate(function(s) {

  var demMin = s.DEM_min;
  var demMax = s.DEM_max;

  // print('DEM min:', demMin);
  // print('DEM max:', demMax);

  var vis = {
    min: demMin,
    max: demMax,
    palette: [
      '081d58','253494','225ea8',
      '1d91c0','41b6c4','7fcdbb',
      'c7e9b4','edf8b1','ffffd9'
    ]
  };

  Map.centerObject(roi, 5);
  Map.addLayer(dem, vis, 'Copernicus DEM');

  var tiles = dem.getMap(vis);
  print('XYZ tiles URL:', tiles.urlFormat);

});

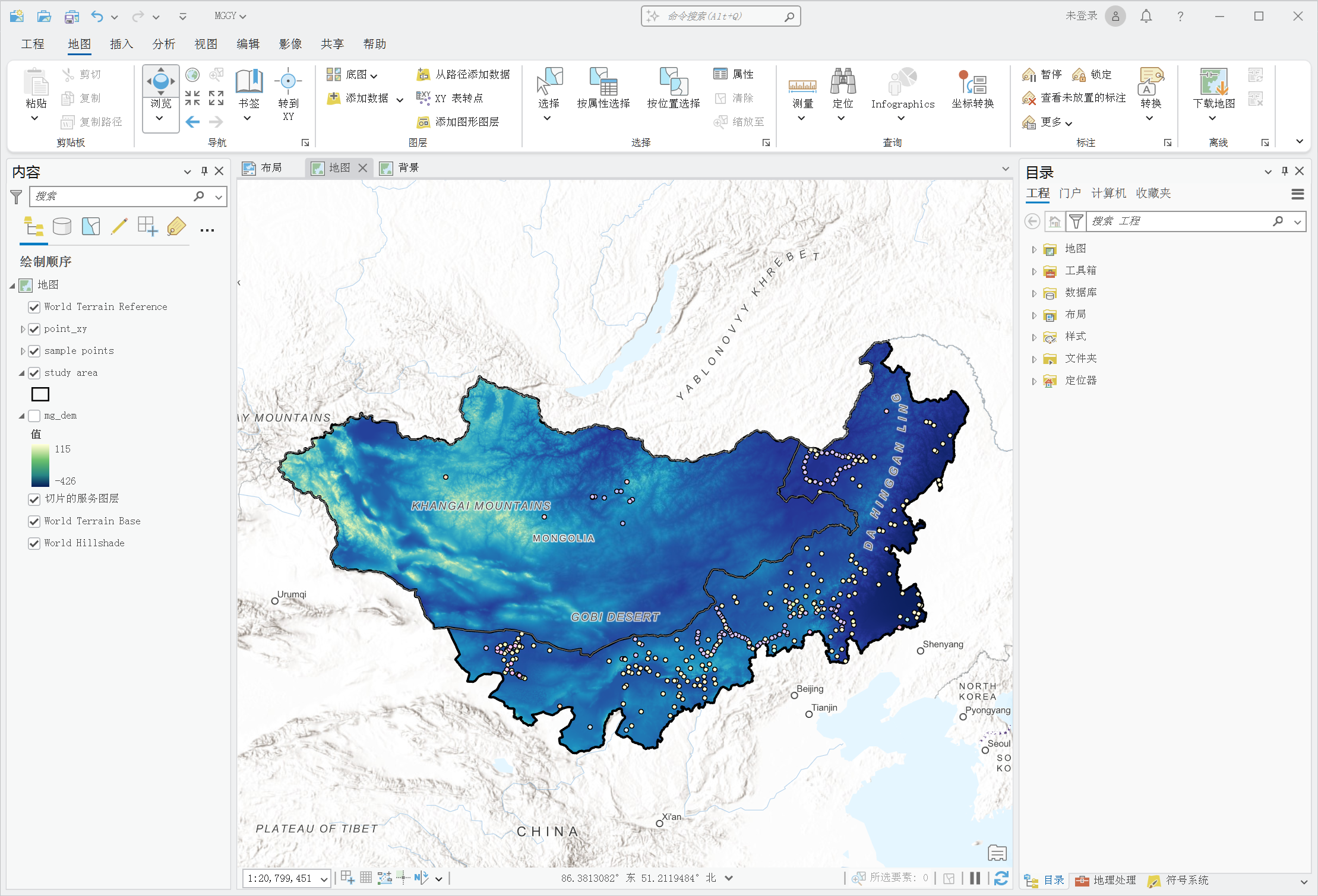

基础数据加载后的效果如下：

二、增加区位背景图（副图）

研究区跨度较大时，建议加一幅区位图，告诉读者“研究区在更大区域中的位置”。

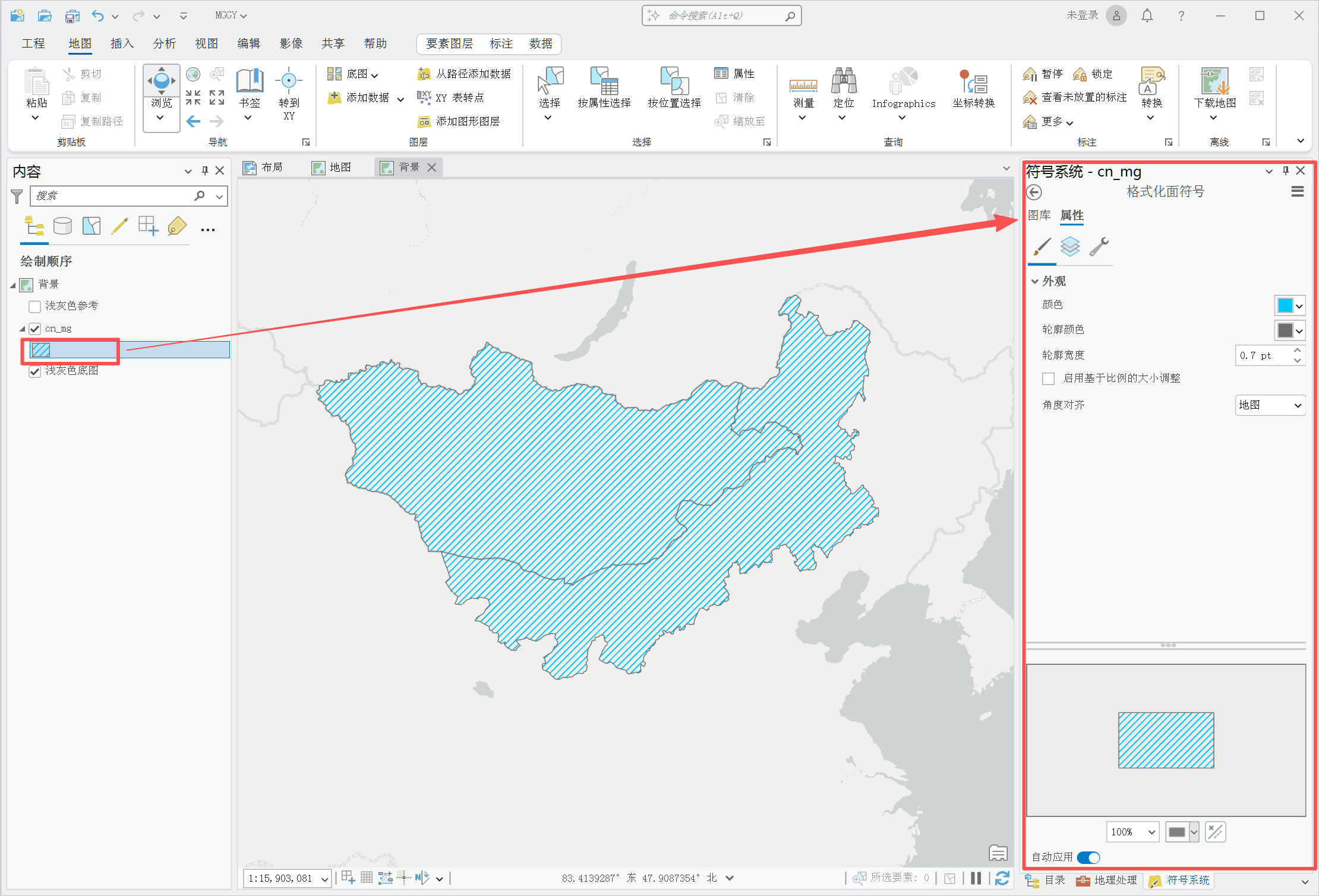

我的做法是新建一个名为“背景”的地图，添加 ArcGIS Pro 自带“浅灰色画布”底图，再叠加研究区边界，并适当降低底图存在感。

三、布局：主图 + 区位图

创建 A4 布局后，把主图和背景图都放进来。常见且稳妥的做法是：

• 主图占主要视觉空间
• 区位图作为辅助，放角落但不遮挡主图信息

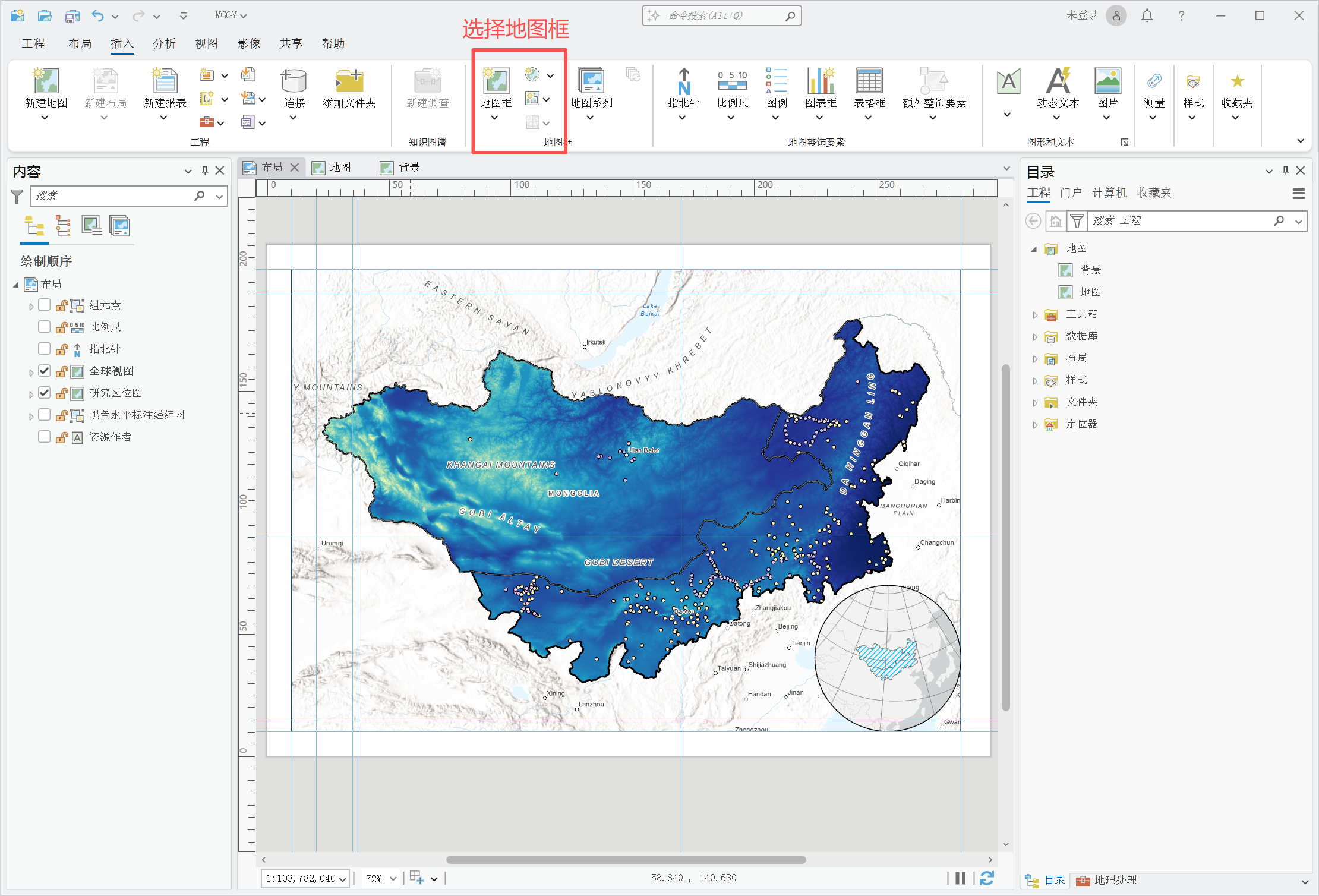

在“地图框”里分别指定主图和背景图，调整图框样式、边框和位置关系。

四、格网设置

先激活对应地图框，再添加格网。主图建议使用经纬网或坐标网，间距不要太密，保证“辅助定位”而不是“视觉干扰”。

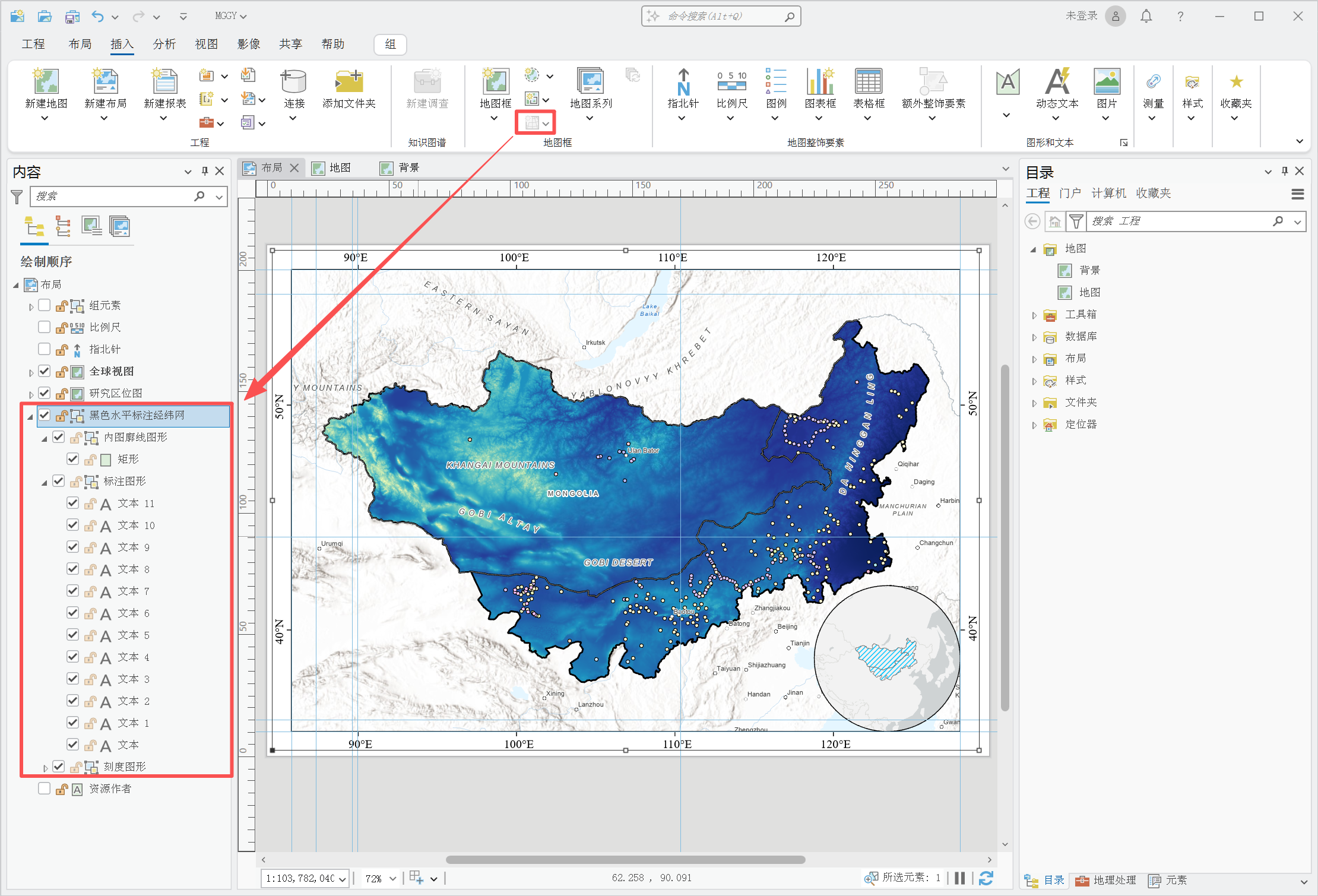

我这里添加了黑色水平标注格网，之后在元素面板里微调线型、字体和标注样式。若默认样式不好改，可以将格网转为图形后再细调。

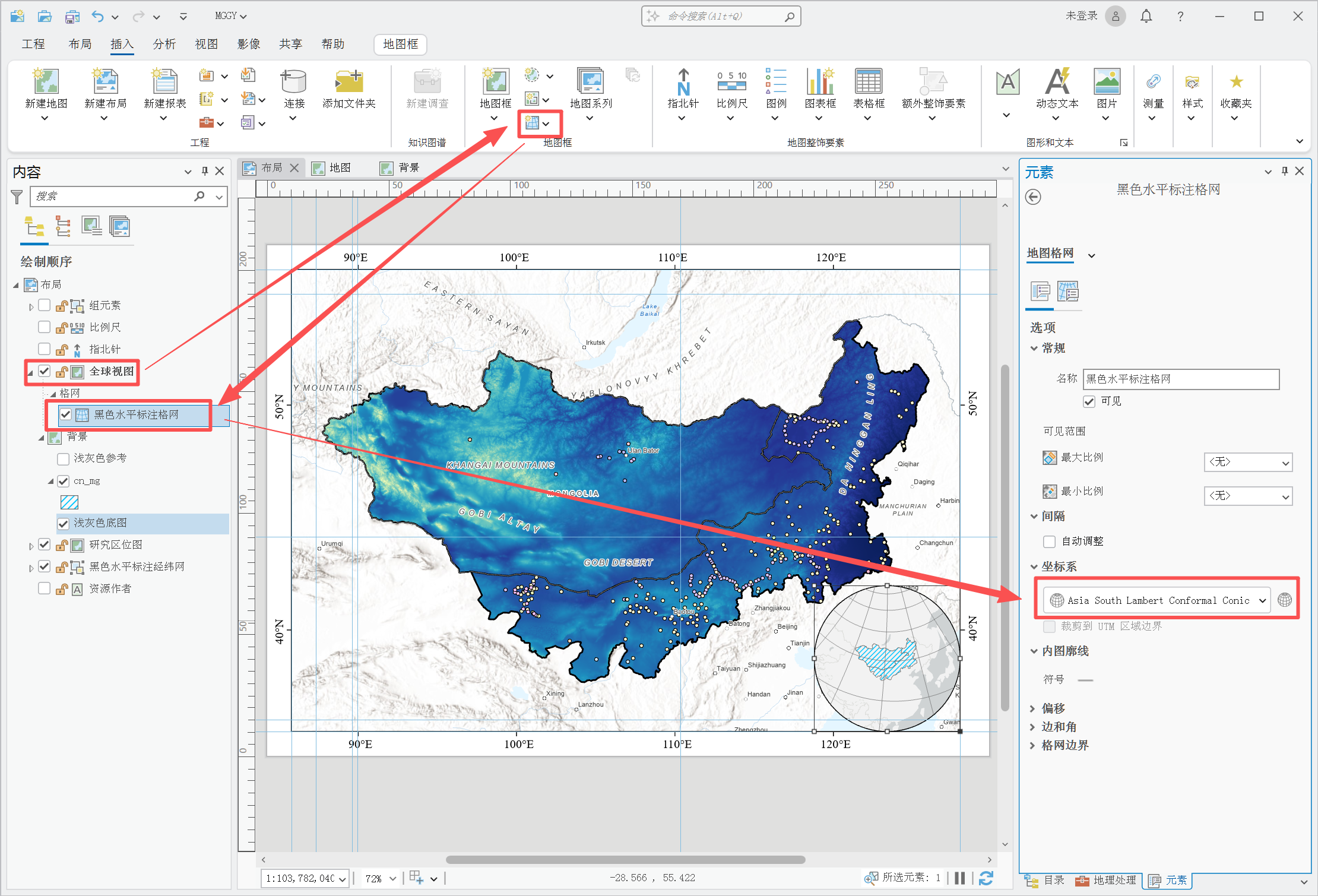

背景图也可以加格网，但要特别注意坐标系匹配。我的研究区位于蒙古高原，背景图格网坐标系设置为 Asia South Lambert Conformal Conic，显示效果更自然。

这一步的原则是：投影服务于表达，不是越“标准”越好，而是越“适合研究区位置和形态”越好。

五、地图整饰：指北针、比例尺、图例

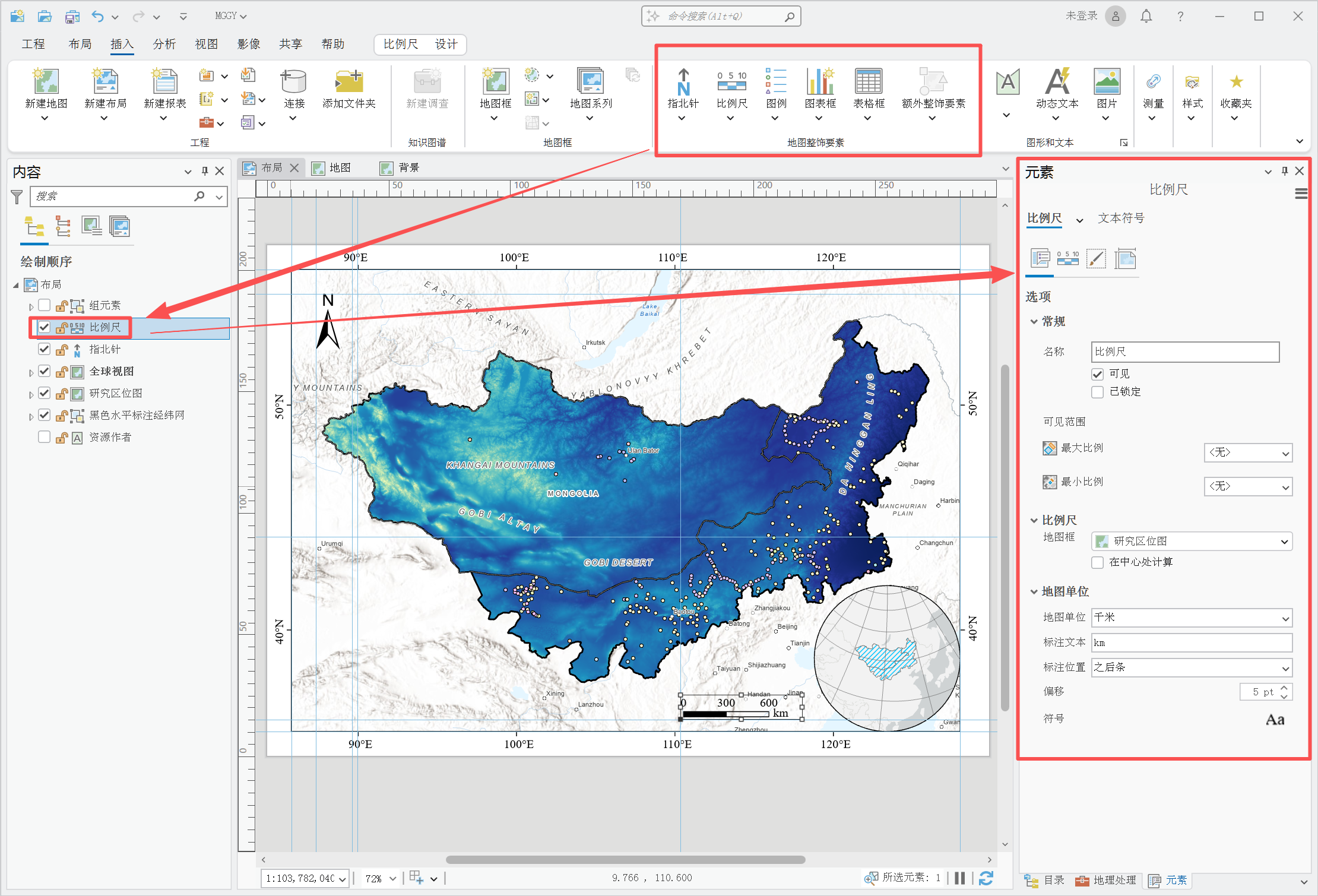

从“地图整饰要素”里添加指北针和比例尺，样式尽量简洁，避免装饰过重。通常这两个元素放在图面边缘位置，更不容易干扰主体。

图例建议“按需添加”，不要一次性全加。ArcGIS Pro 有个很好用的细节：先选中目标图层，再插入图例，就会优先生成对应图例项，后续整理会轻松很多。

如果对默认图例样式不满意，也可以转为图形后做精细化调整。

六、导出建议

区位图完成后，建议导出高分辨率 PNG 或 PDF。论文排版场景下，常用参数：

• 位图：300-600 dpi
• 矢量：优先 PDF（便于后期排版）
• 字体：导出前确认无缺字、无替换
• 线宽：适度加粗，避免印刷后太细

问题

• 问题 1：图看起来“花”，信息不聚焦

  解决：先定主次关系，减少非关键图层饱和度。

• 问题 2：格网很专业，但观感很乱

  解决：减小格网密度，统一字体和线型。

• 问题 3：图例项目太多，读者找不到重点

  解决：只保留研究问题需要解释的图例项。

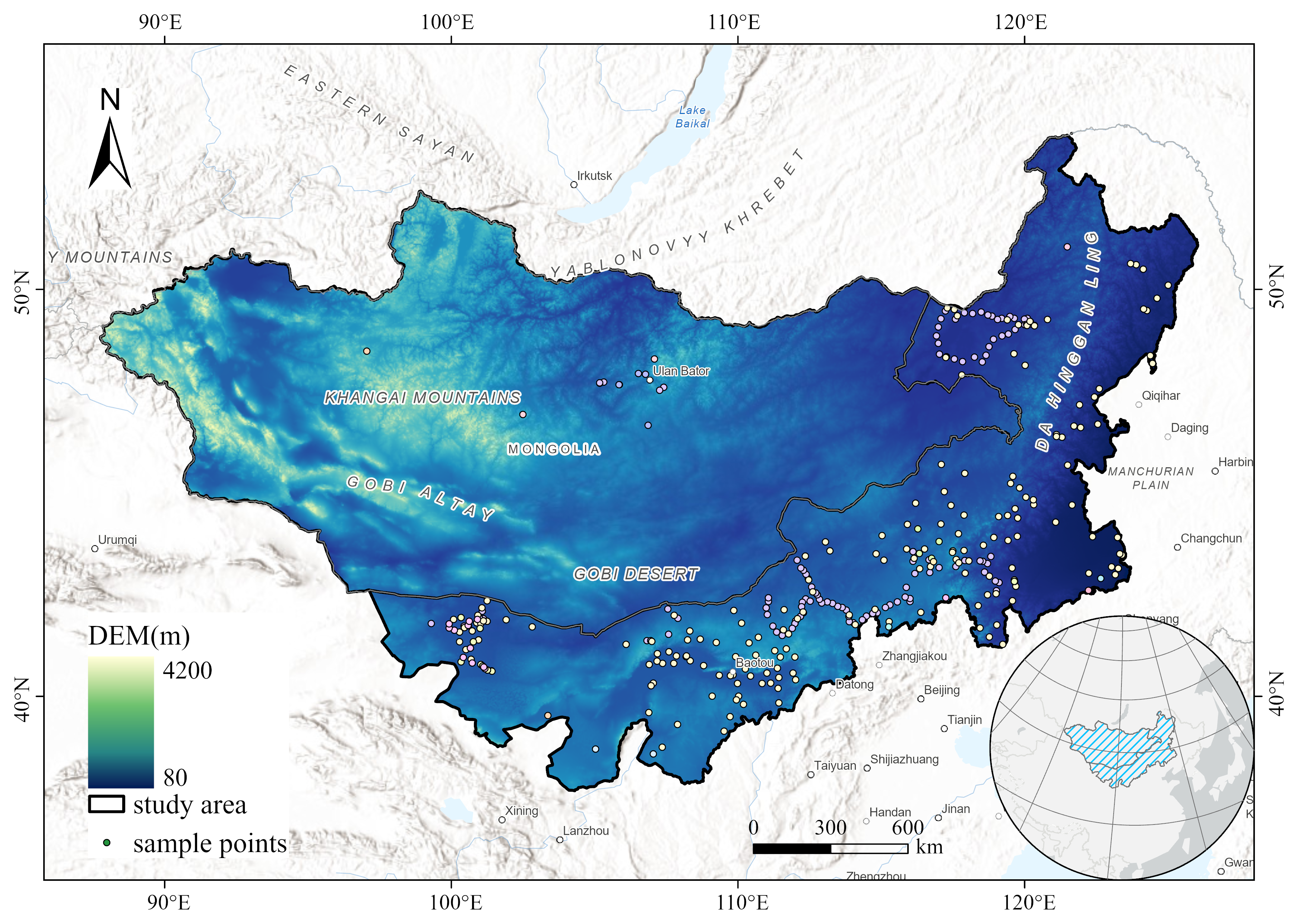

到这里，一张可用于论文与汇报的研究区位图就完成了。

在做大范围区域研究时，建议采用“主图 + 区位图”的双层结构，表达效率会比单图高很多。
